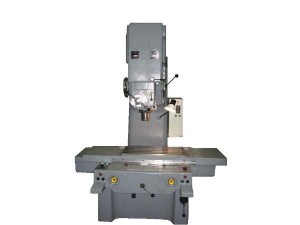

Вертикальный одностоечный координатно-расточной станок предназначен для обработки отверстий в кондукторах, приспособлениях и деталях, когда требуется достигнуть высокой точности взаимного расположения обрабатываемых отверстий.
На станке можно также осуществлять разметку и поверку линейных размеров и межцентровых расстояний. Наличие механического перемещения стола и салазок позволяет производить на станке легкие фрезерные работы.
На станке установлена электронная отсчетно-измерительная система типа «Цифровая индикация», частотные привода подач и главного движения в комплекте с асинхронными двигателями.
Основными отличиями от координатно-расточного станка мод.2Е440АФ10 являются больший размер стола, увеличенные перемещения стола и салазок, внутренний конус шпинделя — (спец. 5°).
Электрический шкаф управления установлен на стойке станка.
| Технические характеристики | |||||||||
|
Класс точности станка |
А |
||||||||
|
Размеры рабочей поверхности стола, мм |
|||||||||
|
длина |
800 |
||||||||
|
ширина |
400 |
||||||||
|
Наибольшее перемещение стола, мм |
|||||||||
|
стола |
710 |
||||||||
|
салазок |
400 |
||||||||
|
Внутренний конус шпинделя |
Спец 5° |
||||||||
|
Частота вращения шпинделя, об/мин |
50…2000 |
||||||||
|
Подача гильзы шпинделя, мм/об |
0,03…0,16 |
||||||||
|
Подача стола (салазок), мм/мин |
|||||||||
|
рабочая |
20...315 |
||||||||
|
ускоренная |
800 |
||||||||
|
Наибольший диаметр сверления, мм |
25 |
||||||||
|
Наибольший растачиваемый диаметр, мм |
250 |
||||||||
|
Мощность электродвигателя привода шпинделя, кВт |
4 |
||||||||
|
Габаритные размеры станка, мм |
|||||||||
|
длина |
2520 |
||||||||
|
ширина |
2195 |
||||||||
|
высота |
2350 |
||||||||
|
Масса станка (без электрошкафа и принадлежности), кг |
3700 |
||||||||
|
Точностные параметры станка мод.2В440АФ10 |
|||||||||
|
Точность установки координат,мм |
0,005 |
||||||||
|
Точность расстояний между осями отверстий, растачиваемых на станке,мм |
0,008 |
||||||||
|
Точность геометрической формы растачиваемого отверстия, мм |
0,004 |
||||||||
