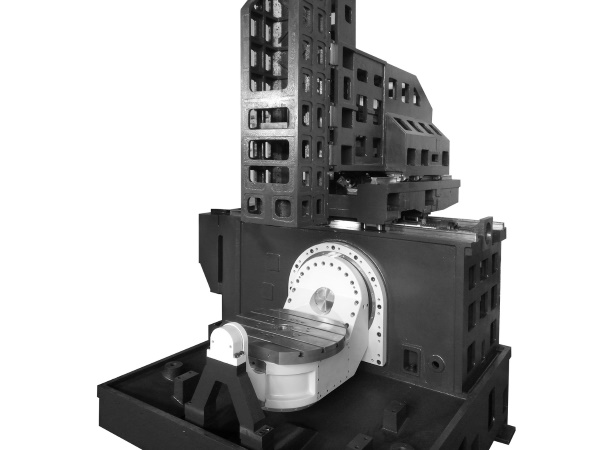

Вертикальный обрабатывающий (пятиосевой) центр МФЦ650

Первый вертикальный обрабатывающий центр для одновременной пяти осевой обработки нашего производства. Система ЧПУ Siemens 840D-SL, 18 000 оборотов, диаметр стола 650 мм.

Характеристики

Технические характеристики:
Размер стола (Д х Ш), мм	650х540
Промежуток (мм) х Ширина (мм)х Количество Т-образных пазов (шт)	14х100х5
Наибольшая нагрузка на стол, кг	300
Расстояние от оси шпинделя до направляющих колонны, мм	145
Расстояние от торца шпинделя до поверхности рабочего стола, мм	150-610 (стол горизонтально)
Подготовка в э/шкафу под 4ю ось	да
Поворотный стол	да
Диаметр поворотного стола, мм	650
Класс точности станка	Н
Оси
X/Y/Z Перемещение, мм	810/520/460/±120/360
X/Y/Z тип направляющих	качения
X/Y/Z/A Скорость быстрых перемещений, м/мин	48/48/48/50/150
Скорость рабочей подачи, мм/мин	1~20 000
X/Y/Z/A Номинальный момент на электродвигателях подач, Нм	20/20/27
Точность позиционирования, мкм	±4
Повторяемость позиционирования, мкм	±2.5
ШВП диаметр/шаг, мм	45/40/40
Шпиндельная бабка
Мощность электродвигателя главного привода, кВт	42/11
Вращающий момент на шпинделе (до 30 мин), Нм	80
Вращающий момент на шпинделе (продолжительно), Нм	42
Диапазон частот вращения шпинделя, об/мин	18000 прямой привод
Хвостовик инструмента	BT 40 x 45 град
Конус шпинделя (7:24)	ISO40
Тип магазина	манипулятор
Емкость магазина инструмента, шт	32
Максимальный диаметр/длина сменного инструмента, мм	⌀127(75)/L250
Макс. масса инструмента, кг	8
Время смены инструмента, сек	1.5
Тип разгрузки шпиндельной бабки	-
Охлаждение шпинделя	холодильник масла
Прочее
Система ЧПУ	Siemens 840D-SL
Система измерения вылета инструмента (опция)	опция
Система привязки заготовки, измерения детали (опция)	опция
Тип стружкосборника	ленточный
Требуемое давление воздуха, МПа	0,6
Емкость бака СОЖ, л	250
Потребляемая мощность станка, кВА	107
Габаритные размеры (Д х Ш х В), мм	3050x3150x2900
Размеры на поддоне (Д х Ш х В), мм	в разобранном виде, 9 мест
Масса нетто, кг	12000
Масса брутто, кг	12800

комплектация

Базовая комплектация 1. - ЧПУ Siemens SINUMERIK 840D 2. - Конус шпинделя BT40, 18 000 об/мин; 3. - Масляный холодильник шпинделя; 4. - Функция нарезание резьбы метчиком; 5. - Устройство автоматической смены инструмента с манипулятором на 32 инструмента; 6. - Устройство зажима/разжима инструмента; 7. - Система обдува конуса шпинделя при смене инструмента; 8. - Кабинетная защита зоны резания с блокировкой и контролем закрытия; 9. - Рабочее освещение и лампа индикации состояния станка; 10. - Пластинчатый транспортер и тележка под стружку; 11. - Пистолет для обдува воздухом готовых деталей; 12. - Система подачи СОЖ в зону резания; 13. - Подготовка под подачу СОЖ высокого давления (до 30 Бар); 14. - Сепаратор СОЖ; 15. - Электрошкаф с теплообменником; 16. - Линейные направляющие; 17. - ШВП по трем осям; 18. - Автоматическая смазка направляющих и гаек ШВП; 19. - Телескопическая защита направляющих; 20. - Руководство по эксплуатации. Опции: 1. Подача СОЖ через шпиндель
