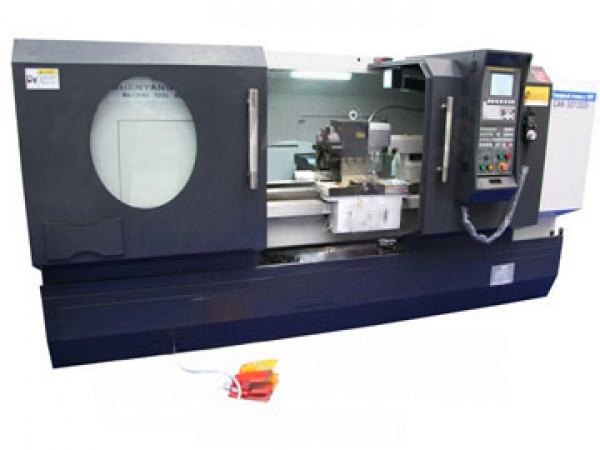

Токарный станок с ЧПУ, ТС16К20Ф3

Простой и надежный токарный станок с ЧПУ, имеет компоновку, проверенную временем. Цельнолитое основание, широкая станина, двухдиапазонная коробка скоростей шпинделя, шпиндель 7.5 кВт, резец 25х25

Основные узлы

1. Тумба; 2. Станина; 3. Суппорт; 4. Передняя бабка;

5. Привод продольной подачи; 6. Привод поперечной подачи; 7. Кабинет; 8. Шкаф с электроаппаратурой; 9. Револьверная головка;



10. Пульт управления с системой ЧПУ; 11. Система централизованной импульсной смазки; 12. Система подачи и сбора СОЖ; 13. Бабка задняя.



Основные узлы этап сборки

Бабка шпиндельная



Станина



Проверка на точность

Для удобства оператора каждая позиция револьверной головки имеет собственный подвод СОЖ. Это дает возможность направлять СОЖ в место обработки для каждого резца или сверла. C каждым станком поставляется 3 блока для крепления осевого инструмента.

Крепление детали и оправок





Торец шпинделя

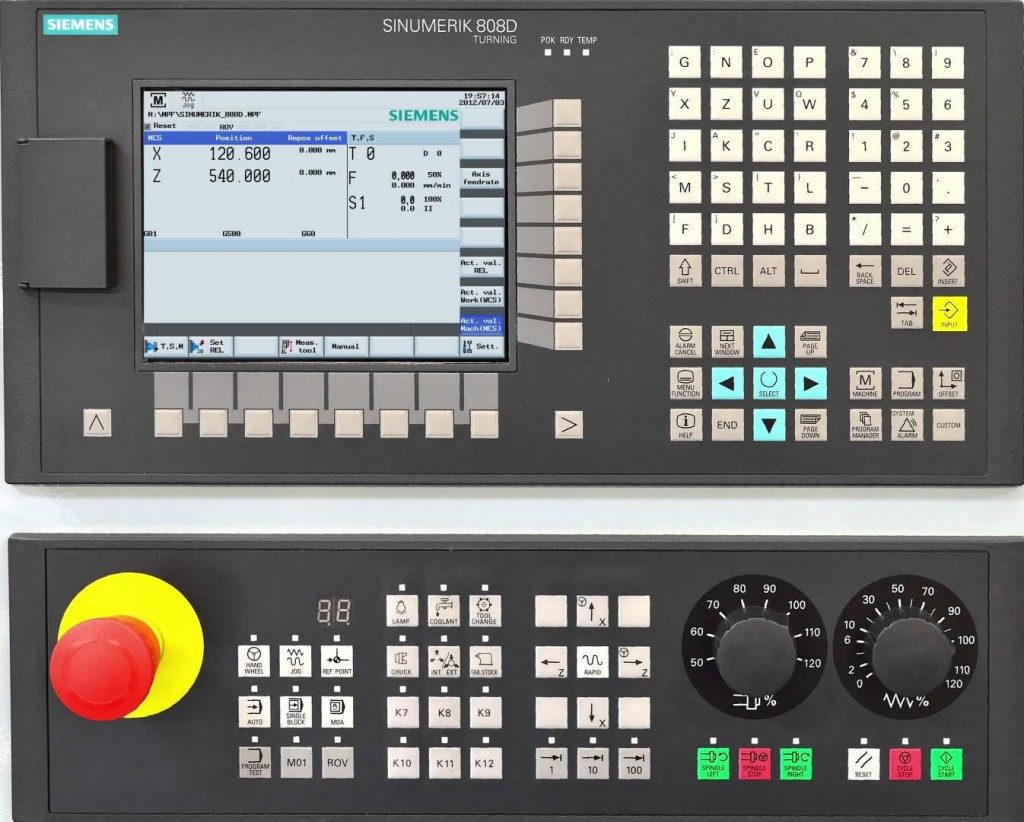

Преимущества ЧПУ Siemens 808:

Надежность и максимальная защита: - Закрытые панели для максимальной защиты от влажности и загрязнений. Защита IP65 для всей фронтальной панели; - Разработана и собрана по жестким немецким нормам качества.Компактность и производительность: - Небольшие габариты вмещают много мощных функций, что обеспечивает максимальную производительность; - USB интерфейс на передней панели; - 7.5” цветной дисплей.Простота и интеллект: - Удобное редактирование программ; - Текстовый редактор ЧПУ как на ПК; - Функция копирования / вставки; - Эффективное фоновое редактирование; - Организация программ обработки деталей во вложенные папки; - Программы обработки деталей и папки с удобочитаемыми именами.

ЧПУ и момент на шпинделе

Система ЧПУ



Вращающий момент на шпинделе

бесступенчатое регулирование скорости внутри диапазона

Характеристики

комплектация

Базовая комплектация: - ЧПУ Siemens 808D и сервоприводы по осям; - стальной трехкулачковый патрон 200 мм; - 6 позиционная РГ 25х25, полив на каждую позицию; - задняя бабка с механической пинолью; - полностью закрытая зона резания; - система подачи СОЖ в зону резания; - комплект ключей и инструмента; - клиновые башмаки - 6 шт; - Паспорт на русском языке. Опции: - люнет неподвижный 30~145 мм; - гидравлический патрон с гидростанцией; - податчик прутка ⌀14~55 мм, L200~1500 мм с интерфейсом сопряжения; - электромеханическая пиноль (ЭМГ); - дополнительные кулачки, оснастка, режущий инструмент.
