| Технические характеристики: | |||||||||
| Маскимальная длинна обрабатываемой деталь | 1270 | ||||||||
| -с удлинением 20’’ (508 mm) | 1778 | ||||||||
| -с удълинением 50’’ (1270 mm) | 2540 | ||||||||
| — при снятом мосте | 300 | ||||||||
| Высота центров | 1150 | ||||||||
| Высота центров над направляющими | 305 | ||||||||
| Максимально обрабатываемый диаметр: | |||||||||
| — над направляющими |
|
||||||||
| — над ножевой опорой 10” (254 mm) |
|
||||||||
| — над суппортом |
|
||||||||
| — при копировании |
|
||||||||
| — при снятом мосте |
|
||||||||

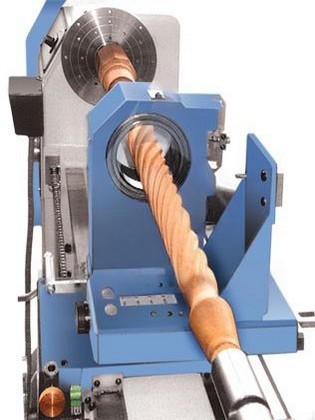

| Копировальное устройство: | |||||||||
| — глубина копирования, макс. | 65 | ||||||||
| — длина на копирования, макс. | 1270 | ||||||||
| — с удлинением 20’’ (508 mm) | 1778 | ||||||||
| — с удлинением 50’’ (1270 mm) | 2540 | ||||||||
| Эталонная деталь: | |||||||||
| — диаметр, макс. |
|
||||||||
| — длина, макс. | 1270 | ||||||||
| — с удлинением 20’’ (508 mm) | 1778 | ||||||||
| — с удлинением 50’ ’ (1270 mm) | 2540 | ||||||||
| Передний край шпинделя: | |||||||||
| — внешняя резьба | M45 x 4.5 | ||||||||
| — отверстие |
|
||||||||
| Заднее седло: | |||||||||
| — ход пиноли | 140 | ||||||||
| — конус пиноли | MK3 | ||||||||
| Диаметры наконечников для аспирации |
|
||||||||
| Обороты вретена | 375 / 1000 / 2350 / 3250 | ||||||||
| Мощность двигателя | 1.1 (1.5) | ||||||||
| Габаритные размеры: | |||||||||
| Длина | 2200 | ||||||||
| -с удлинением 20” (508 mm) | 2710 | ||||||||
| -с удлинением 50” (1270 mm) | 3470 | ||||||||
| Высота | 1250 | ||||||||
| Ширина | 1000 | ||||||||
| Упаковочные габариты (мм) | 2300х750х1500 | ||||||||
| Необходимая площадь | 3000 / 2000 | ||||||||
| -с удлинением 20” (508 mm) | 3510 / 2000 | ||||||||
| -с удлинением 50” (1270 mm) | 4270 / 2000 | ||||||||
| Вес станка, нетто | 560 | ||||||||
| — с удлинением 20” (508 mm) | 610 | ||||||||
| — с удлиненим 50” (1270 mm) | 700 | ||||||||
| Вес станка, брутто (спец предложение) (кг) | 800 | ||||||||
| Комплектность по заказу | |||||||||
|
|||||||||
