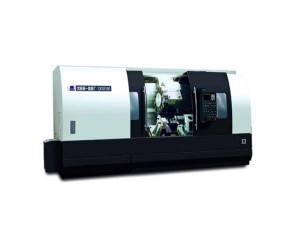

Токарные станки серии НТС позволяют обрабатывать самые различные детали для автомобильной, электротехнической, авиакосмической и нефтеперерабатывающей промышленности и др. Они обладают высокой производительностью и превосходной точностью.
| Технические характеристики | |||||||||||||||||||
| Модель | Ед. изм. | HTC20z | HTC40z | HTC50z | HTC63z | HTC80z | |||||||||||||
| Размер патрона | мм | ∅210 | ∅250 | ∅304 | ∅400 | ∅500 | |||||||||||||
| Угол наклонной станины | ° | 45 | 45 | 45 | 45 | 45 | |||||||||||||
| Поворот над станиной | мм | ∅400 | ∅500 | ∅600 | ∅810 | ∅1000 | |||||||||||||
| Поворот над салазками | мм | ∅350 | ∅350 | ∅400 | ∅600 | ∅800 | |||||||||||||
| Размеры детали-диска | мм | ∅200x100 | ∅400x200 | ∅500x200 | ∅630x300 | ∅800x300 | |||||||||||||
| Макс. длина обработки | мм | 500 | 750/1000/1500 | 1000/1500 | 1000/1500/3000/4000/6000 | 1000/1500/3000/4000/6000 | |||||||||||||
| Скорости шпинделя: , оригинальный | об/мин | 45~4000 | 40~2000 | 50~1600 | 50~1500 | 50~1300 | |||||||||||||
| , импортный | об/мин | 10~3300 | 135~2000 | 50~2000 | 50~1800 | ||||||||||||||
| Мощность главного привода | кВт | 11/15 | 15/18.5 (AC) | 22/30 (AC) | 30/37 (AC) | 37/45 (AC) | |||||||||||||
| Конец шпинделя | A2-5 | A2-6 | A2-8 | A2-8 | A2-11 | ||||||||||||||
| Диаметр отверстия шпинделя | мм | ∅55 | ∅65 | ∅75 | ∅100 | ∅125 | |||||||||||||
| Быстрые перемещения X/Z | об/мин | 10/12 | 8/12 | 8/12 | 8/10 | 8/10 | |||||||||||||
| Количество позиций инструмента | 12 | 8/12 (опция) | 8/12 (опция) | 12 | 12 | ||||||||||||||
| Отверстие инструмента | мм | ∅30 | ∅40 | ∅40 | ∅50 | ∅50 | |||||||||||||
| Размеры инструмента | мм | 20 | 25 | 25 | 32/25 | 32/25 | |||||||||||||
| Диаметр заднего центра | мм | ∅80 | ∅125 | ∅125 (∅140) | ∅160 | ∅160 | |||||||||||||
| Ход пиноли задней бабки | мм | 100 | 150 | 150 (160) | 120 | 120 | |||||||||||||
| Конус задней бабки | MT5 | MT5 | MT5 | MT5 | MT5 | ||||||||||||||
| Крутящий момент моторов по осям X/Z | Нм | 7/7 | 12/12 | 12/22 | 22/30 | 22/30 | |||||||||||||
| Точность позиционирования инструментальной головки | ' | ±4 | ±4 | ±4 | ±4 | ±4 | |||||||||||||
| Повторяемость инструментальной головки | ' | ±1.6 | ±1.6 | ±1.6 | ±1.6 | ±1.6 | |||||||||||||
| Точность индексирования по оси C | ° | 0.001/360 | 0.001/360 | 0.001/360 | 0.001/360 | 0.001/360 | |||||||||||||
| Точность позиционирования по оси С | ' | 24 | 36 | 36 | 48 | 48 | |||||||||||||
| Повторяемость по оси С | ' | 12 | 18 | 18 | 24 | 24 | |||||||||||||
| Макс. диаметр резьбы | мм | M4.5-M12 | M4.5-M16 | M4.5-M16 | M4.5-M22 | M4.5-M22 | |||||||||||||
| Макс. диаметр фрезерования | мм | 2-16 | 2-20 | 2-20 | 3-26 | 3-26 | |||||||||||||
| Макс. диаметр сверления | мм | 2-16 | 2-20 | 2-20 | 3-26 | 3-26 | |||||||||||||
| Точность , по оси X | мм | 0.008 | 0.008/0.008/0.008 | 0.008/0.008 | 0.010/0.010/0.010/0.010/0.010 | 0.010/0.010/0.010/0.010/0.010 | |||||||||||||
| , по оси Z | мм | 0.012 | 0.012/0.015/0.020 | 0.015/0.020 | 0.016/0.025/0.038/0.040/0.050 | 0.016/0.025/0.038/0.040/0.050 | |||||||||||||
| Повторяемость , по оси X | мм | 0.006 | 0.006/0.006/0.006 | 0.006/0.006 | 0.006/0.006/0.006/0.006/0.006 | 0.006/0.006/0.006/0.006/0.006 | |||||||||||||
| , по оси Z | мм | 0.007 | 0.007/0.008/0.012 | 0.008/0.012 | 0.008/0.012/0.020/0.020/0.020 | 0.008/0.012/0.020/0.020/0.020 | |||||||||||||
| Габариты (ДxШxВ) | мм | 3730x1730x1710 | 3630x1960x1980 3880x2005x2236 4260x2020x2100 | 3710x2050x2150 4210x2500x2150 | 4390x2600x2500 5190x2600x2500 6690x2600x2500 7690x2600x2500 10600x2500x2710 | 4390x2600x2500 5190x2600x2500 6690x2600x2500 7690x2600x2500 10600x2500x2710 | |||||||||||||
| Вес | кг | 5000 | 8750/9000/9800 | 10000/12000 | 14000/16000/22000/26000/35000 | 15000/17000/23000/27000/36000 | |||||||||||||
