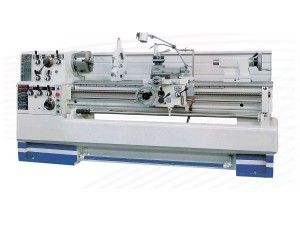

Универсальный токарно-винторезный станок C6251
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
Подготовка фундамента
Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку исходя из расчета до 800 кг/м².
Возможна установка на виброопоры.
| Технические характеристики | |||||||||
|
Модель |
C6251/1500 |
||||||||
|
Диаметр обработки над станиной, мм |
510 (20") |
||||||||
|
Диаметр обработки над суппортом, мм |
305 (12") |
||||||||
|
Длина выемки (ГАП), мм |
170 (6-11/16") |
||||||||
|
Расстояние между центрами, мм |
1500 (60") |
||||||||
|
Расстояние между направляющими, мм |
350 (13-13/16") |
||||||||
|
Диаметр обработки над выемкой (ГАП), мм |
735 (28-7/8") |
||||||||
|
Диаметр отверстия шпинделя, мм |
80 (3-1/8") |
||||||||
|
Диапазон частот вращения |
12 |
||||||||
|
Частота вращения шпинделя, об/мин |
25—2000 |
||||||||
|
Предел продольных рабочих подач, 35 мм/об |
0.059—1,646 (0.0022"-0.0612") |
||||||||
|
Предел поперечных рабочих подач, 42 мм/об |
0.020—0.573 (0.00048"-0.01354") |
||||||||
|
Метрическая резьба,47 |
0,2-14 мм |
||||||||
|
Дюймовая резьба,60 |
2-112 TPI |
||||||||
|
Модульная резьба,34 |
0,1-7 MP |
||||||||
|
Диаметральная резьба,50 |
4-112 DP |
||||||||
|
Торец шпинделя |
D1-8 |
||||||||
|
Внутренний конус шпинделя |
MT7 |
||||||||
|
Перемещение поперечного суппорта, мм |
316 (12-7/16") |
||||||||
|
Сечение резцов, мм |
25х25 (1"х1") |
||||||||
|
Перемещение продольного суппорта, мм |
130 (5-1/8") |
||||||||
|
Мощность главного привода, кВт |
7,5 (10*) |
||||||||
|
Диаметр пиноли задней бабки, мм |
75 (2-15/16") |
||||||||
|
Ход пиноли задней бабки, мм |
180 (7-1/16") |
||||||||
|
Конус пиноли задней бабки |
MT5 |
||||||||
|
Мощность насоса охлаждения, кВт |
0,1 (1/8HP) |
||||||||
|
Масса станка (нетто/брутто), кг |
2160/2550 |
||||||||
|
Габариты станка, мм |
2840×1150×1430 |
||||||||
|
Габариты станка в упаковке, мм |
2900х1190х1740 |
||||||||
*Дополнительная опция
Стандартная комплектация
Патрон 3-х кулачковый
4-х кулачковый патрон
Планшайба
Галогеновая лампа местного освещения
Ножной тормоз
Защита ходового вала
Защита патрона
Защита резцедержателя
Система подачи СОЖ;
Поддон для стружки;
Упорный не вращающийся центр MT4;
Переходник МТ-4
Подвижный люнет
Не подвижный люнет
Анкерные болты – 6 шт.;
CE комплектация
Документация.
Дополнительная комплектация
УЦИ по 3-м осям (Sino)
УЦИ по 2-м осям (Sino)
Конусная линейка
Ускор. перемещение суппорта по оси X\Z
Упорный вращающийся центр MT4
Виброопоры- 6шт
