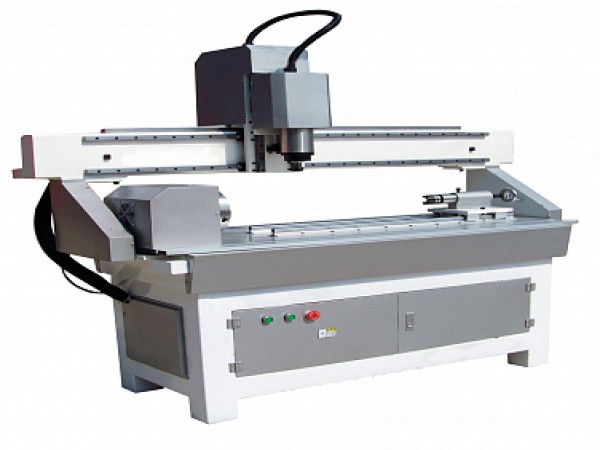

Токарно - гравировальный станок с ЧПУ мод. Beaver 1200FC

Назначение: Художественная резьба и гравировка на балясинах, столбах и других телах вращения.

Область применения: Производство лестниц, столбов, столов.

Принципы работы: Станок имеет три управляемые оси: С - ось вращения; Z - ход шпинделя вверх/вниз; Y - ход шпинделя вдоль заготовки. В персональном компьютере создается программа обработки, затем копируется на флеш-карту и загружается в станок. Написание программы не требует специальных навыков, только минимальный опыт работы с компьютером.

Образцы получаемых изделий:

Конструктивные особенности:

ПРЕЦИЗИОННЫЕ РЕЛЬСОВЫЕ НАПРАВЛЯЮЩИЕ PMI

Рельсовые направляющие PMI для перемещения шпинделя гарантируют высокую точность его позиционирования.Места крепления направляющих к станине фрезеруются в обрабатывающем центре с ЧПУ – это исключает малейшие погрешности.

ПЕРЕДАЧА ШЕСТЕРНЯ-РЕЙКА С КОСЫМИ ЗУБЬЯМИ

Привод продольного перемещения шпинделя через косозубую передачу гарантирует плавность и точность хода – это обеспечивается постепенным вхождением зубьев в зацепление и одновременным зацеплением двух зубьев,в отличие от прямозубых передач.

КРЕПЛЕНИЕ ПОРТАЛА

Портал крепится на массивных чугунных литых стойках,что обеспечивает повышенную жесткость станка и высокую точность обработки.

ВРАЩЕНИЕ ЗАГОТОВКИ

Передача крутящего момента через цилиндрический редуктор с косозубыми колесами – точность и плавность вращения.

ТРЁХКУЛАЧКОВЫЙ ПАТРОН

Изготовление изделий с полностью закругленным торцом, например яйцо, осуществляется с помощью трёхкулачкового патрона, находящегося в передней бабке.

ФИКСАЦИЯ ЗАГОТОВОК

Массивная задняя бабка обеспечивает надежную фиксацию заготовки в центрах. Настройка на длину заготовки путем удобного перемещения бабки по направляющим.

ПУЛЬТ УПРАВЛЕНИЯ

Включение/выключение станка, корректировка работы, ручные перемещения шпинделя – с удобного пульта управления.

КОМПЛЕКТ ПОСТАВКИ

В комплект поставки входят: фрезы для грубой обработки, граверы, цанги, 3 кулачка для патрона, гаечные ключи, ключ для патрона.
