По желанию заказчика возможна комплектация станка с различными обрабатывающими узлами:
НАЗНАЧЕНИЕ:

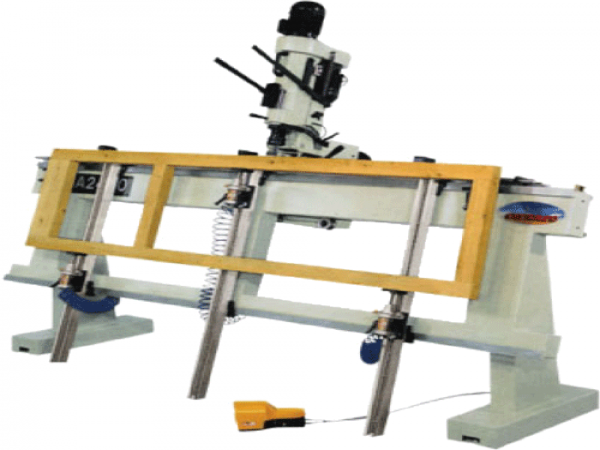

Предназначен для сверления сквозных и глухих отверстий, вкручивания петель за один проход под различную фурнитуру в конструкциях окон, а также для выборки пазов под дверные петли.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется в мелкосерийном производстве, идеально подходит для применения на предприятиях и в цехах по производству оконных рам, дверей и других столярных изделий.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Фиксация обрабатываемой детали осуществляется вертикальными передвижными пневмоцилиндрами с управлением от напольной педали;
- Возможность установки различных обрабатывающих узлов (сверлильного с функцией вкручивания петель или фрезерного для выборки паза под дверные петли)*
- Простота эксплуатации *По желанию заказчика
ОБРАЗЦИ УСТАНАВЛИВАЕМОЙ ФУРНИТУРЫ
При комплектации станка узлом для сверления с функцией вкручивания возможна установка следующей фурнитуры:

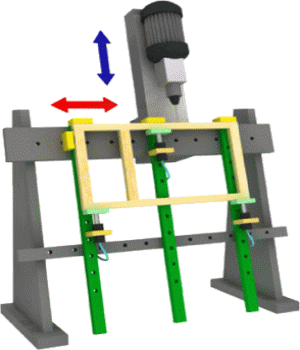

СХЕМА ОБРАБОТКИ
| Технические характеристики: | |||||||||
| Максимальная длина рамы/двери, мм | 2400 | ||||||||
| Минимальная длина обработки, мм | 70 | ||||||||
| Максимальная глубина сверления, мм | 70 | ||||||||
| Максимальная высота обрабатываемой заготовки (рамы/двери), мм | 1000 | ||||||||
| Наклон сверлильной головы, град. | + 60º - 15º | ||||||||
| Мощность электродвигателя сверлильного узла, кВт* | 0,55 | ||||||||
| Мощность электродвигателя узла вставки петель, кВт* | 0,55 | ||||||||
| Мощность электродвигателя фрезерного узла, кВт | 0,88 | ||||||||
| Габариты, мм | 2800х800х2100 | ||||||||
| Масса (в упаковке), кг | 350 (380) | ||||||||
ОПЦИИ: - Двухсторонние упоры на передвижном суппорте; - Дополнительная опорная балка с пневмоцилиндром; - Дополнительный средний упор; - Сверлильный патрон под фурнитуру Ø9 мм, Ø 11 мм, Ø 13 мм, Ø 14 мм , Ø 16 мм, Ø 18 мм, Ø 20мм. - Сверло под фурнитуру Ø 9 мм, Ø 11 мм, Ø 13 мм , Ø 14 мм , Ø 16 мм, Ø 18 мм, Ø 20 мм. - Суппорт, для расположения оконной рамы в горизонтальном положении; - Увеличение высоты обрабатываемой заготовки до 1200 мм; - Узел для сверления и установки фурнитуры + парковочное место; - Фрезерный узел (для выборки паза) + парковочное место; - Цанга под фурнитуру Ø 9 мм, Ø 11 мм, Ø 13 мм, Ø 14 мм , Ø 16 мм, Ø 18 мм, Ø 20 мм.
