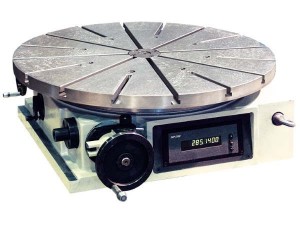

Поворотный делительный стол для особо точных станочных работ и измерений СП 100-11(12)
| Технические характеристики | |||||||||
|
Диаметр планшайбы, мм |
1000 |
||||||||
|
Число Т-образных радиальных пазов, шт. |
16 |
||||||||
|
Ширина Т-образных пазов, мм |
18 |
||||||||
|
Диаметр центрального отверстия планшайбы, мм |
40Н7 |
||||||||
|
Наибольший вес обрабатываемой детали, кг |
1000 |
||||||||
|
Дискрета устройства ЧПУ |
0°00'01'' |
||||||||
|
Точность угла поворота планшайбы** |
±2,5'' (±1'')* |
||||||||
|
Среднее двустороннее позиционное отклонение поворота планшайбы |
6'' |
||||||||
|
Прямолинейность рабочей поверхности планшайбы стола, мм |
0,008 |
||||||||
|
Торцовое биение рабочей поверхности планшайбы стола, мм |
0,008 |
||||||||
|
Параллельность рабочей поверхности планшайбы основанию стола, мм |
0,006 |
||||||||
|
Радиальное биение центрирующего отверстия планшайбы стола, мм |
0,005 |
||||||||
|
Длина, мм |
1300 |
||||||||
|
Ширина, мм |
1125 |
||||||||
|
Высота, мм |
275 |
||||||||
|
Масса, кг |
1300 |
||||||||
* Данные для столов с управлением от УЧПУ.
** Данные в скобках для столов по особому заказу.
