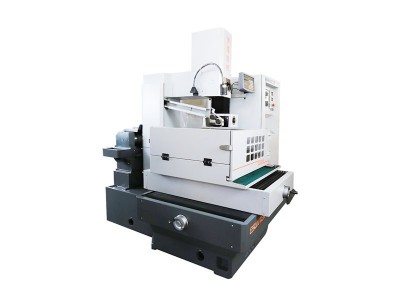

Электроэрозионные проволочно-вырезные станки струйного типа серии B c шаговыми двигателями, это качественные и надёжные станки с высокой точностью обработки и в тоже время с низкой стоимостью эксплуатационных затрат.
Электродом является молибденовая проволока диаметром от 0,13 до 0,2 мм. На станках может быть обработан любой токопроводящий материал: обычные металлы или металлические сплавы, закаленные стали, твердые сплавы, титан, композиты.
Точность обработки: ≤ ± 0,01. Лучшая шероховатость: ≤ 0,8 μm.
Скорость обработки: 0-200 мм2/мин. Максимальный ток обработки: 10 А
Некоторые направления применения электроэрозионных станков: резка фасонных деталей, шпоночных пазов, шлицевых отверстий; изготовление фильер, фасонного режущего инструмента; обработка профилей зубчатых колес; изготовление роторов, статоров, прокладок из тонколистового металла.
Основные преимущества электроэрозионных станков фирмы ESUNTEK:
— С- образная структура обеспечивает точность обработки
— Т- образное очень широкое основание обеспечивает полную поддержку перемещения и повышает точность
— Г – образная колонна, это цельная стойка высокой жесткости, которая снижает амплитуду вибрации
Авторские права на программное обеспечение для управления процессом электроэрозионной резки.
Особенности станков ESUNTEK:
— Многопроходная проволочная вырезка электропроводных материалов с применением струйной промывки и многократно используемой молибденовой проволоки.
— Защита от обрывов проволоки и система активного контроля натяжения проволоки.
— Регулировка скорости подачи проволоки.
— Автоматическое отключение станка при завершении обработки.
— Авторестарт с сохранением текущих параметров и продолжения обработки после восстановления питания.
— Поддержка удаленного контроля и мониторинга состояния станка.
— Компенсация люфтов.
— Централизованная смазка ШВП.
— Автоматические циклы базирования: поиск центра, кромки.
— Автоматическая компенсация радиуса проволоки с возможностью коррекции на износ во время обработки.
— Единицы измерения: переключаемая – метрическая/дюймовая
— Профессиональные параметры резки. Задайте контур, материал, толщину и шероховатость, чтобы активировать обработку.
— Направляющие и ШВП высокого класса точности (С3) производства Тайвань, Япония.
— Алмазные фильеры.
— Линейные направляющие проволочного барабана. Биение менее 0,01 мм
— Мощная насосная станция: 144 литров, 1 насос, 3-х слойный фильтр
с электронными датчиками давления и уровня СОЖ.
 |
Оборудован высокоточным линейным масштабом с точностью 0,005 мм. Система цифровой индикации координат по осям X/Y/Z (опционально). Абсолютные/относительные координаты. |
 |
Одна цельная колонна L-образного типа. Структура станка типа «С». Дополнительно удлиненное основание станка типа «Т». Материал литья — песчано-смоляная смесь из миханита 250 без сварных швов. |
 |
Оснащен промышленным компьютером с 15-дюймовым ЖК-экраном. Удобный интерфейс человек-машина. Программное обеспечение поддерживает многопроходную обработку. Десятки функций автоматического измерения и обработки. Интеллектуальная база данных. Многоязычный интерфейс. |
 |
Независимая камера для направления проволоки. Устройство постоянного натяжения проволоки в двух направлениях. Высококачественные ролики и поддерживающие элементы для проволоки. Система защиты от обрыва проволоки. |
 |
Массивный рабочий стол с шестью балками. Универсальное крепление для заготовок. Оснащен направляющими из алмаза для проволоки. Электрический подъём оси Z. Амортизирующие резиновые подушки для защиты от столкновений. |
 |
Автоматическая центральная система смазки. Возможность произвольной настройки подачи и времени перерывов. Оснащена индикатором уровня масла и манометром. |
 |
Привод с шаговым двигателем. Линейные направляющие THK. Подшипники NSK. Преобразователь DELTA. Разъемы ABB или CHNT. |
 |
Разработано и спроектировано компанией Esuntek. Отсутствие искажений формы волны Широкий диапазон параметров резки. |
| Технические характеристики: | |||||||
|
Модель |
EFH43B |
||||||
|
Спецификация |
Ход XY (мм) |
400×350 |
|||||
|
Ход Z (мм) |
250 |
||||||
|
Пройденное УФ (мм) |
60×60 |
||||||
|
Размер рабочего стола (мм) |
660×505 |
||||||
|
Макс. размер заготовки (мм) |
760×560 |
||||||
|
Макс. толщина реза (мм) |
300 (опционально 400,500) |
||||||
|
Макс. конусность резки |
± 6 ° /80 мм (опционально 15 ° ,30 ° ,45 ° ) |
||||||
|
Макс. вес заготовки (кг) |
500 |
||||||
|
Размер машины (мм) |
1250x2050x2100 |
||||||
|
Вес (кг) |
2100 |
||||||
|
Электропитание |
AC3-380В-50-60Гц |
||||||
|
Входная мощность (кВА) |
<3.0 |
||||||
|
Параметры |
Лучшая точность обработки |
<=0,01 мм |
|||||
|
Лучшая шероховатость поверхности (Ra) |
<=0,8 мкм (3 прохода) |
||||||
|
Скорость резки (мм² / мин) |
0-200 |
||||||
|
Электродная проволока |
Φ 0,13- φ 0,2 мм (молибден) |
||||||
|
Конфигурации |
Привод двигателя |
Шаговый двигатель |
|||||
|
Ось соединения NC |
4 оси -X/Y/U/V |
||||||
|
Привод оси Z |
Электрический |
||||||
|
Основная структура |
Конструкция типа «С», основание типа «Т» |
||||||
|
Рабочий стол |
Тяжелый многоцелевой |
||||||
|
Линейная направляющая |
ХИВИН |
||||||
|
Шариковый винт |
HIWIN или другие |
||||||
|
Система смазки |
Центральный автоматический |
||||||
|
Рабочая жидкость |
Тип промывки |
||||||
|
Фильтр |
3 уровня |
||||||
|
Емкость резервуара для воды |
140л / 1 насос |
||||||
|
Размеры резервуара для воды ДxШxВ (мм) |
870x590x430 |
||||||
|
Размеры шкафа управления ДxШxВ (мм) |
650x600x1840 |
||||||
|
Система управления |
Генератор искрового тока |
Запатентованный Esuntek V2.0 |
|||||
|
Дисплей |
15-дюймовый ЖК-дисплей |
||||||
|
Язык |
中文/Английский/ Русский / Tü rkçe |
||||||
|
Формат чертежа |
G-код, DXF, DAT, DWG |
||||||
|
Программное обеспечение |
AutoCut на базе WinXP |
||||||
|
Тип подключения |
USB, RS232, ЛВС |
||||||
|
Мини-привод (мм) |
0,001 |
||||||
|
Тип управления |
ЧПУ |
||||||
Стандартная комплектация электроэрозионного станка Серия В:
Гарантия 12 месяцев (не включая расходные материалы и быстроизнашивающиеся детали).
