НАЗНАЧЕНИЕ:

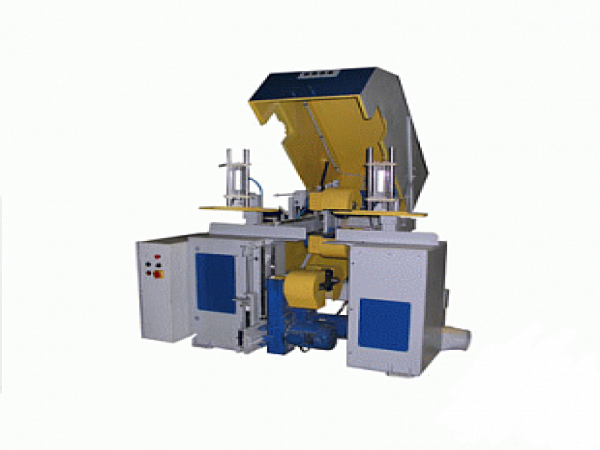

Стационарный четырехсторонний фрезерный станок предназначен для выборки венцовых пазов в брусе прямоугольного и квадратного сечения, применяется в производстве деревянных строительных конструкций. Обработка бруса происходит на станке за один цикл в полуавтоматическом режиме, фрезерование чашек (венцов) с помощью горизонтальных и вертикальных фрезерных головок. Применение линейных высокоточных направляющих, для перемещения фрезерных суппортов, обеспечивает высокую точность и качество обработки.
СХЕМА ОБРАБОТКИ
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ
| Технические характеристики: | |||||||||
| Размеры обрабатываемого бруса B x H, мм: - минимальные (опция) - максимальные | 100х100 (80х35) 250х270 | ||||||||
| Длина обрабатываемого бруса, мм: - минимальная - максимальная | 900 не ограничена | ||||||||
| Глубина фрезеруемых пазов максимальная, мм: - вертикальных - горизонтальных | 25 67,5 | ||||||||
| Ширина пазов минимальная/максимальная (обработанных за один проход), мм: - вертикальных - горизонтальных | 10 / 210 10 / 210 | ||||||||
| Количество фрезерных головок, шт: - вертикальных - горизонтальных | 2 2 | ||||||||
| Посадочный диаметр инструмента, мм | 50 | ||||||||
| Прижим заготовки | пневматический | ||||||||
| Давление сжатого воздуха, кгс/см2 | 7 ÷ 10 | ||||||||
| Расход сжатого воздуха, л/мин: | 20 | ||||||||
| Скорость подачи (рабочее движение фрезерных головок), м/мин | 0,2 ÷ 3 (пневматическое с регулируемым стабилизатором скорости) | ||||||||
| Частота вращения фрез, об/мин | 4130 | ||||||||
| Давление сжатого воздуха, мПа | 0,6 | ||||||||
| Диаметр и кол-во аспирационных отверстий, мм/шт | 200/2 | ||||||||
| Производительность аспирации, м3/час | 3500х2=7000 | ||||||||
| Мощность привода каждой фрезерной головки, кВт | 4 | ||||||||
| Установленная мощность, кВт | 16 | ||||||||
| Габаритные размеры (длина х ширина х высота), мм | 1760х1650х1600 | ||||||||
| Масса, кг | 1500 | ||||||||
