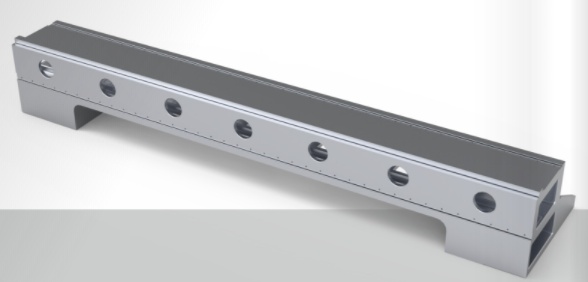

Литой алюминиевый портал
Литой алюминиевый портал повышенной прочности позволяет достигать скорости перемещения 140 м/мин. Легкий и прочный портал обеспечивает лазерам BODOR высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя.

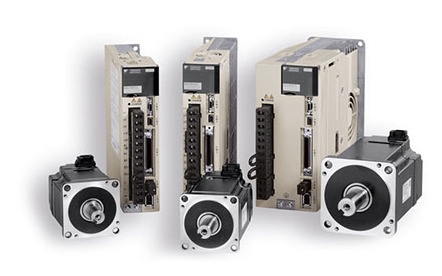

Серводвигатели и ШВП YASKAWA

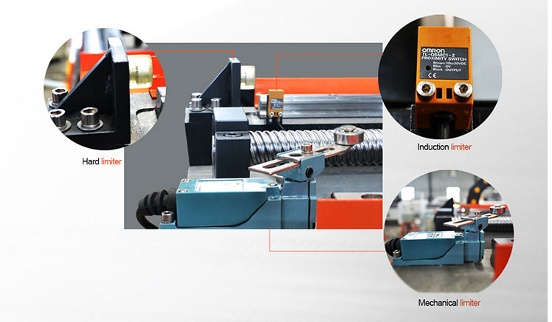

Тройная система защита привода

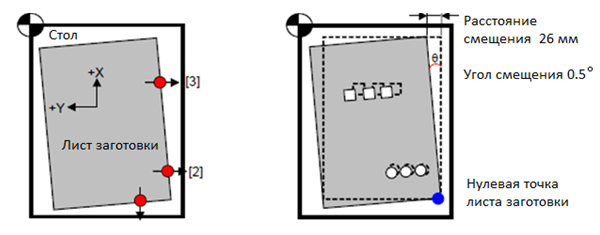

Функция определения положения листа
Эта функция позволяет автоматически определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на паллете не ровно, то кромки материала будут определены с помощью детектора и материал будет программно повёрнут в необходимые координаты.
ПНЕВМАТИЧЕСКИЕ КОМПОНЕНТЫ SMC (ЯПОНИЯ)

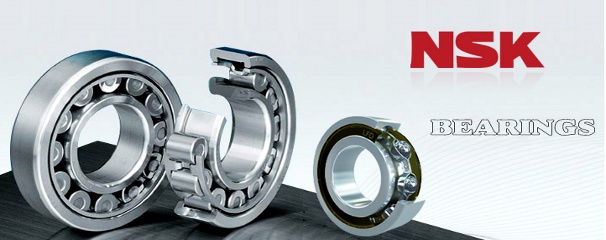

Подшипники NSK (Япония)

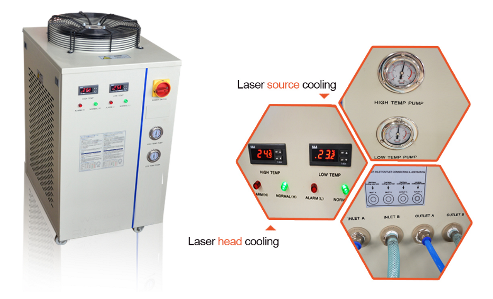

Чиллер (водяной)

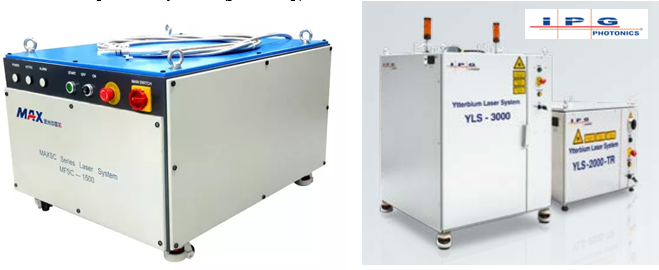

Источник лазерного излучения (резонатор) MAXPHOTONICS или IPG:
Резонатор MAXPHOTONICS – это 2 года гарантии, сервисная служба в России, наличие склада подменных источников Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали.
Высокое качество луча на всех диапазонах мощности. Срок службы диодов - 100 000 часов Резонатор IPG – это 2 года гарантии, производство и сервисная служба в России. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали.
Высокое качество луча на всех диапазонах мощности. Срок службы диодов - 100 000 часов.
| Технические характеристики: | |||||||||
| Модель | F 3015Т6 | F4020T6 | F6020T6 | ||||||
| Максимальный размер листа | 3000x1524 мм | 4000x2000 мм | 6100x2000 мм | ||||||
| Длина трубы | 250-6000 мм | 250-6000 мм | 250-6000 мм | ||||||
| Диаметры обрабатываемых круглых труб | 20-200 мм | 20-200 мм | 20-200 мм | ||||||
| Диаметр обрабатываемых прямоугольных труб | 20х20–140х140мм | 20х20–140х140мм | 20х20–140х140мм | ||||||
| Толщина трубы | ≥1,2 мм | ≥1,2 мм | ≥1,2 мм | ||||||
| Скорость вращения трубы | 75 об./мин | 75 об./мин | 75 об./мин | ||||||
| Тип станины | литая | литая | литая | ||||||
| Максимальная скорость холостых перемещений | 140 м/мин | 100 м/мин | 100 м/мин | ||||||
| Максимальное ускорение | 1G | 1G | 1G | ||||||
| Способ охлаждения | водяное | водяное | водяное | ||||||
| Мощность | 500-6000 Вт | 500-6000 Вт | 500-6000 Вт | ||||||
| Минимальная ширина реза | 0.1 мм | 0.1 мм | 0.1 мм | ||||||
| Питание | 380 В/50 Гц | 380 В/50 Гц | 380 В/50 Гц | ||||||
| Непрерывная работа | 24 часа | 24 часа | 24 часа | ||||||
| Автоматическое определение расстояния до поверхности листа (автофокус) | в комплекте | в комплекте | в комплекте | ||||||
| Чилер водяной | в комплекте | в комплекте | в комплекте | ||||||
| Вытяжной вентилятор | в комплекте | в комплекте | в комплекте | ||||||
| Масса станка нетто | 7000 кг | 8100 кг | 11000 кг | ||||||
Стандартная комплектация BODOR F3015T6:
- Мощность 500-6000W
- Стол для листов 3000х1500мм или 4000х2000мм или 6100 х 2000мм
- Труборезный модель для заготовок длиной 250-6000мм
- Режущая голова BODOR GENIUS с автофокусом
- Источник MAXPHOTONICS (базовая комплектация) или IPG (опция)
- Серво моторы YASKAWA (Japan)
- Моторедуктор YYC PMI (Taiwan)
- Электрокомпоненты Omron (Japan)
- Направляющие HIWIN (Taiwan) или PMI (Taiwan)
- Ось Z ШВП
- Ось Х,Y рейка шестерня
- Интерфейс Bodor PRO 2.0
- Система вытяжки в комплекте
- Чилер (водяной) в комплекте
- Система автоматической смазки
- Новое поколение модулей безопасного следования
- Интеллектуальная защита хода
- Функция аварийного сигнала низкого давления
- Интеллектуальная система сигнализации
- Дистанционная интеллектуальная помощь
- WiFi передача данных
- Литая станина
