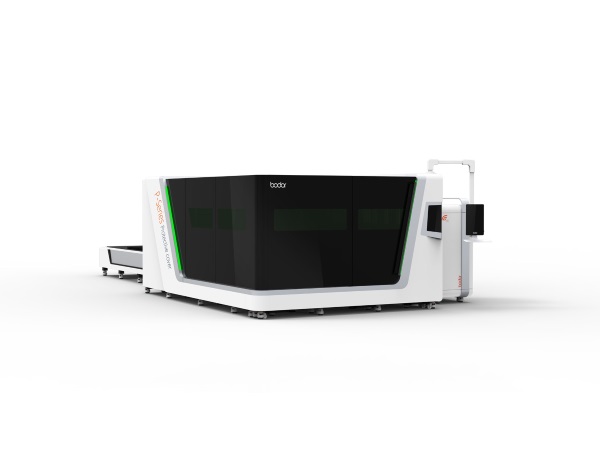

Автоматизированная установка лазерного раскроя BODOR серия P

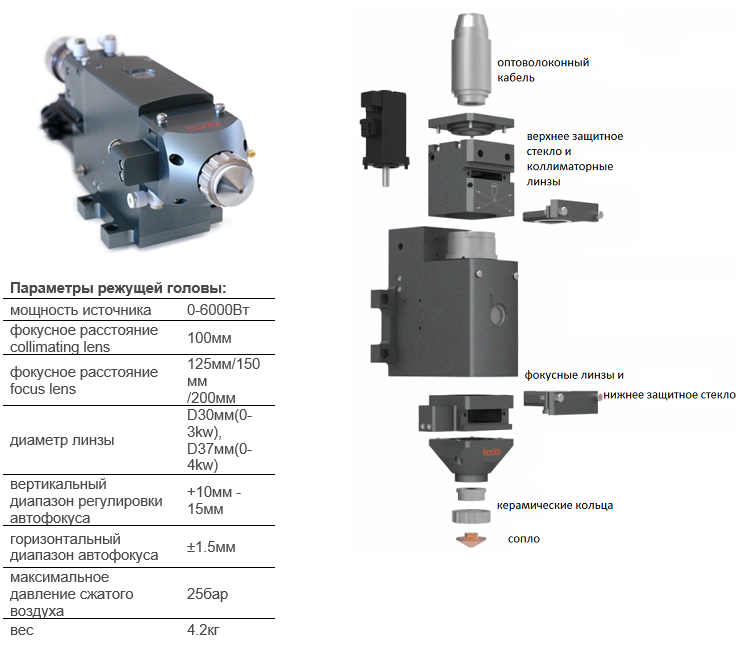

Режущая голова: BODOR GENIUS (с автофокусом) Автофокус:

• Применим к различным фокусным расстояниям, которые находятся под контролем системы управления станком.
• Фокусирующая точка будет автоматически отрегулирована в процессе работы, чтобы добиться наилучшего эффекта резки металлических листов различной толщины.
• Фокусное расстояние контролируется операционной системой. Не нужно делать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением.
• Электрический привод  может автоматически настраивать наиболее подходящие координационные центры в рабочем процессе, что значительно улучшает скорость резания.
• Лазерная голова может получать из библиотеки настроек параметры, которые хранятся в системе.
• Встроенные каналы с двойным контуром охлаждения  могут обеспечить постоянную температуру коллимационных и фокусирующих компонентов, избежать перегрева линз и продлить срок службы линз.

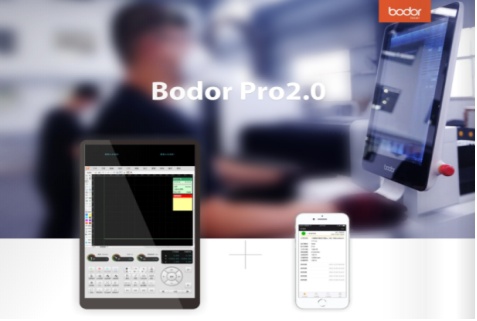

Цветной дисплей управления станком с системой видеонаблюдения и контроля работы станка и пульт управления MANGO:

Программное обеспечение Bodor Pro 2.0  -  Независимая операционная система RD (Швейцария) прекрасно сочетает в себе высокую эффективность и простоту в использовании. Программное обеспечение CAD/CAM может реализовать интеллектуальную компоновку графической резки и поддерживать импорт нескольких графических элементов, оптимизировать  заказы на резку автоматически, быстро искать края и автоматически позиционировать.

Система управления использует лучшее логическое программирование и взаимодействие с программным обеспечением, обеспечивает удобство работы, эффективно улучшая использование листового металла и уменьшая количество отходов. Простая и быстрая система управления, эффективные и точные инструкции по резке улучшают работу пользователя.

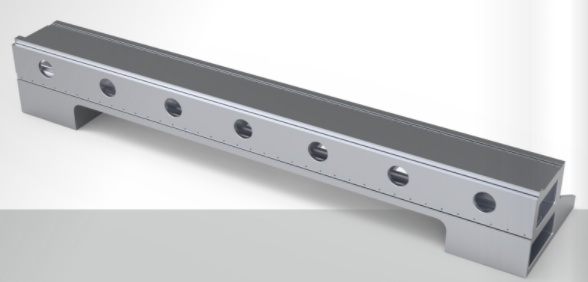

Литой алюминиевый портал

Литой алюминиевый портал повышенной прочности позволяет достигать скорости перемещения 140 м/мин. Легкий и прочный портал обеспечивает лазерам BODOR высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя.

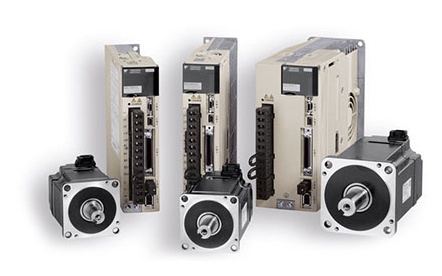

Серводвигатели и ШВП YASKAWA

Тройная система защита привода

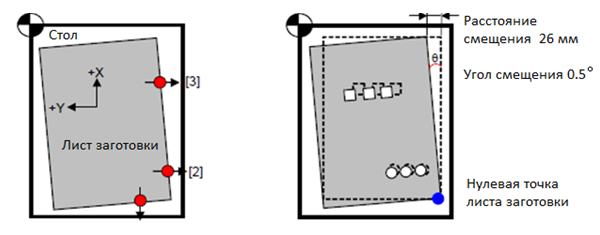

Функция определения положения листа

Эта функция позволяет автоматически определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на паллете не ровно, то кромки материала будут определены с помощью детектора и материал будет программно повёрнут в необходимые координаты.

ПНЕВМАТИЧЕСКИЕ КОМПОНЕНТЫ SMC (ЯПОНИЯ)

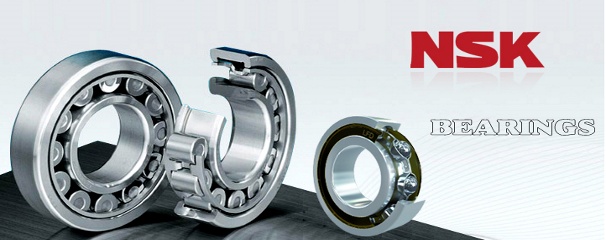

Подшипники NSK (Япония)

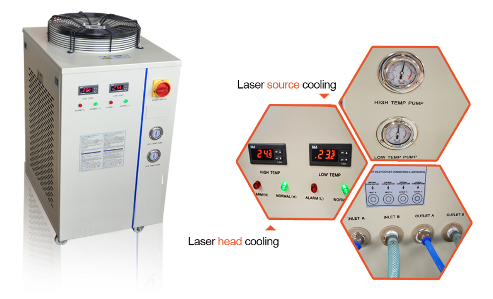

Чиллер (водяной)

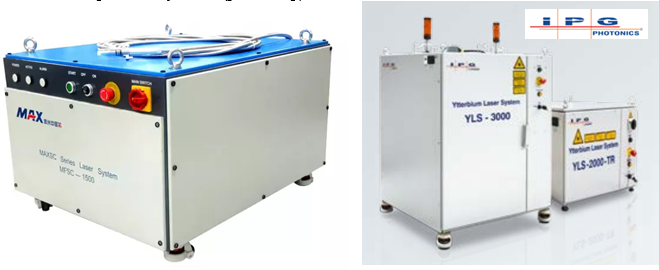

Источник лазерного излучения (резонатор) MAXPHOTONICS или IPG:

Резонатор MAXPHOTONICS – это 2 года гарантии, сервисная служба в России, наличие склада подменных источников Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали.

Высокое качество луча  на всех диапазонах мощности. Срок службы диодов - 100 000 часов Резонатор IPG – это 2 года гарантии, производство и сервисная служба в России.

Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча  на всех диапазонах мощности. Срок службы диодов - 100 000 часов

Характеристики

комплектация

Стандартная комплектация BODOR серия P

-  Мощность 500-6000W

-  Стол для листа 3024-1548мм или 4000х2000мм или 6100х2000мм или 6100х2500мм

-   Автоматическая смена дюз (сопел)

-  Автоматическая смена рабочих столов

-  Кабинетная защита

-  Режущая голова BODOR GENIUS с автофокусом

-  Источник MAXPHOTONICS (базовая комплектация)  или IPG (опция)

-  Серво моторы YASKAWA (Japan)

-  Моторедуктор YYC PMI (Taiwan)

-  Электрокомпоненты Omron (Japan)

-  Направляющие HIWIN (Taiwan) или PMI (Taiwan)

-  Ось Z ШВП

-  Ось Х,Y рейка шестерня

-  Интерфейс Bodor PRO 2.0

-  Система вытяжки в комплекте

-  Чилер (водяной) в комплекте

-  Система автоматической смазки

-  Новое поколение модулей безопасного следования

-  Интеллектуальная защита хода

-  Функция аварийного сигнала низкого давления

-  Интеллектуальная система сигнализации

-  Дистанционная интеллектуальная помощь

-  WiFi передача данных

-  Литая станина
